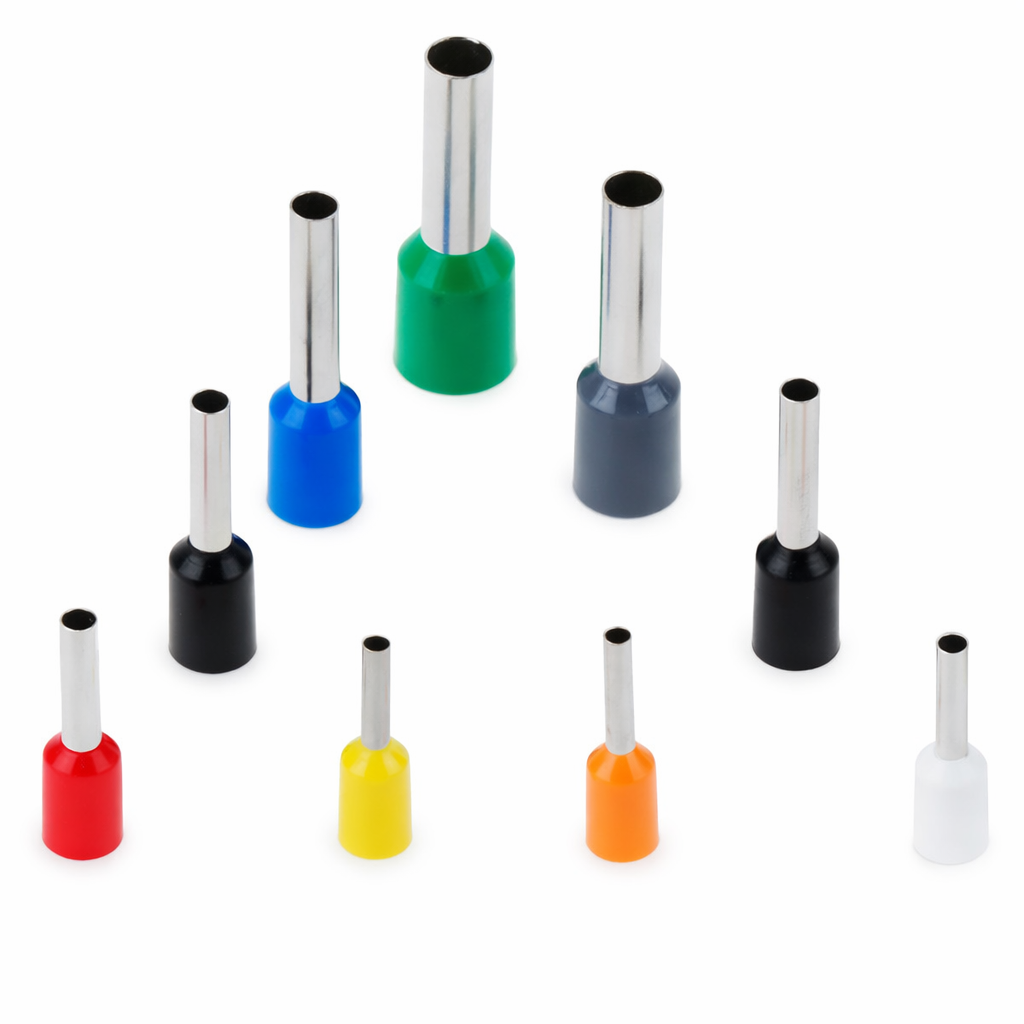

TERMINAL PUNTA HUECA AL10-12RD ROJO 10MM 3200551 MOELLER

Descripción

Terminal punta hueca, utilizado para terminar conductores flexibles finos y medianos, concentrando los hilos en un casquillo metálico que mejora el apriete en bornes de jaula o tornillo. El casquillo hueco se acompaña de un manguito plástico de color que identifica la sección del cable, proporcionando aislamiento adicional y orden en el cableado. Muy empleado en automatización, borneras modulares, PLC y relés de enclavamiento.

PASOS DE INSTALACIÓN:
1. Escoger la ferrule según la sección del conductor (colores normalizados) y longitud apropiada para el borne.
2. Pelar el cable a la misma longitud del casquillo metálico de la punta hueca.
3. Insertar completamente los hilos en la ferrule hasta que queden a ras del extremo.
4. Crimpar con una pinza específica para terminales de punta hueca, generando una compresión uniforme (hexagonal, cuadrada o trapezoidal según herramienta).
5. Introducir la ferrule en el borne y apretar el tornillo o mecanismo de jaula sin dañar el casquillo.
Forma de instalación: Crimpado de la ferrule en el extremo del conductor y apriete en bornera de control o potencia ligera.
