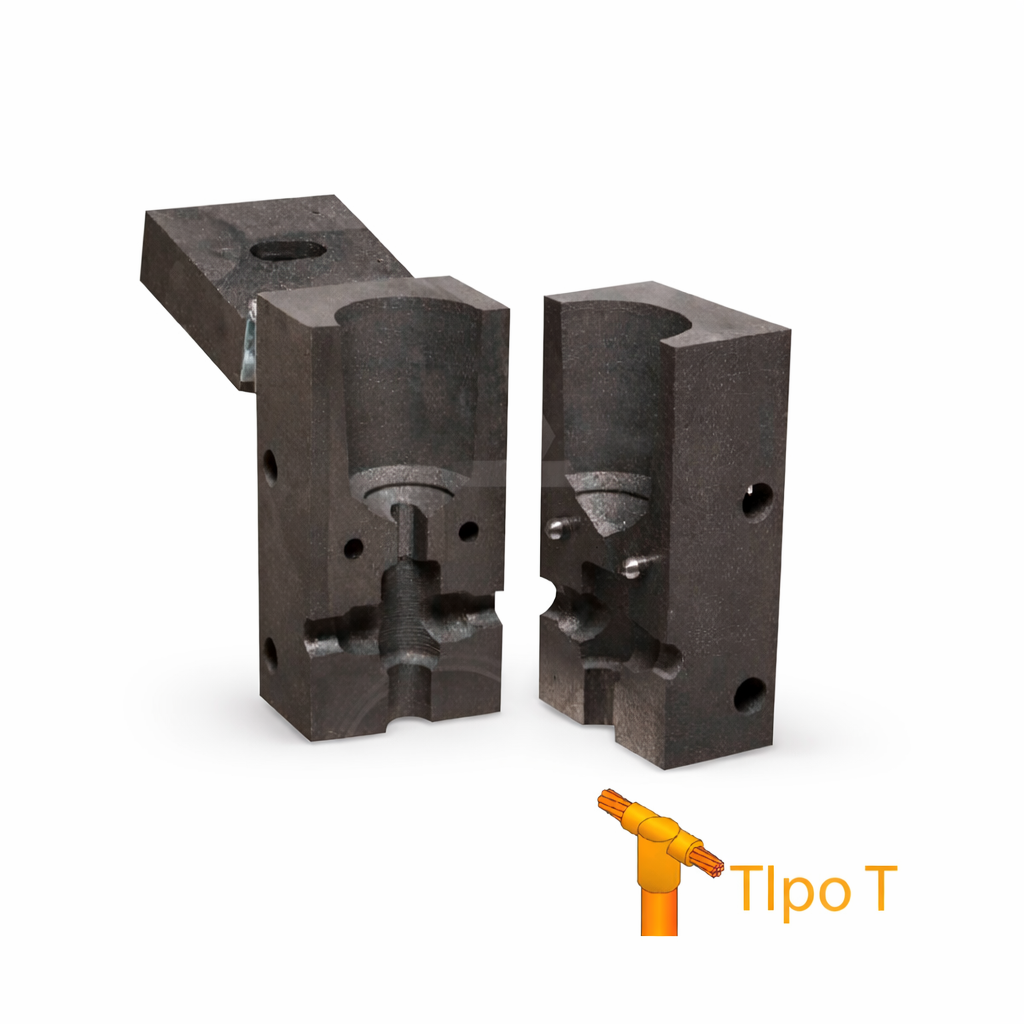

MOLDE P/SOLD. TAC-1/0 CARGA # 90 EXOALUM

Descripción

Molde para soldadura exotérmica marca EXOALUM, diseñado para realizar uniones permanentes de alta conductividad entre conductores de cobre, cables a jabalinas de puesta a tierra y conexiones de bajada en sistemas de puesta a tierra. Fabricado en grafito de alta resistencia térmica, cada modelo (GAC-18-Y3 para jabalina 3/4 y cable 50mm², GTC-1/0, GTC-2 para cargas #90, Hac-50MM o Hac-70MM para jabalina con conector, moldes para jabalina 3/4 con cable 70mm² o 1/0AWG, moldes para jabalina 5/8 con cable 1/0AWG, 2/0AWG o cable 8SCABLE35MM, TAC-1/0, TAC-2 para diferentes cargas y calibres de cable, XAC-1/0, XAC-2, etc.) está dimensionado específicamente para el diámetro de jabalina y sección del conductor, así como para el número de carga de soldadura (#45, #65, #90, #115). Permite obtener uniones moleculares cobre‑cobre de muy baja resistencia eléctrica, resistentes a la corrosión y mecánicamente robustas, ideales para sistemas de puesta a tierra en instalaciones industriales, subestaciones y edificaciones comerciales.

PASOS DE INSTALACIÓN:
1. Verificar que el modelo de molde EXOALUM corresponda al diámetro de la jabalina y sección de cable a unir, así como al número de carga de soldadura recomendado por el fabricante.
2. Limpiar a fondo la superficie de la jabalina y del conductor, retirando óxido, pintura, grasa y humedad para asegurar una correcta fusión del metal.
3. Colocar la jabalina y el cable dentro del molde siguiendo la disposición indicada (horizontal o vertical), cerrando firmemente las mordazas y asegurando los pestillos de cierre.
4. Insertar el disco de retención en el fondo de la cavidad de carga, verter el polvo de soldadura exotérmica correspondiente (#45, #65, #90, #115, etc.) y colocar el iniciador sobre la parte superior del polvo.
5. Encender el iniciador con chispero o llama adecuada, manteniéndose a una distancia segura mientras se produce la reacción exotérmica y la colada de metal fundido hacia la cavidad de unión.
6. Esperar el tiempo de enfriamiento recomendado, abrir el molde y retirar la escoria superficial, verificando que la unión quede sólida, bien formada y sin poros visibles.
7. Limpiar el interior del molde para eliminar restos de escoria y preparar el equipo para la siguiente operación.
Forma de instalación: Uso temporal del molde de grafito EXOALUM para colada exotérmica de carga metálica sobre jabalinas y conductores, obteniendo una unión permanente cobre‑cobre en sistemas de puesta a tierra.
