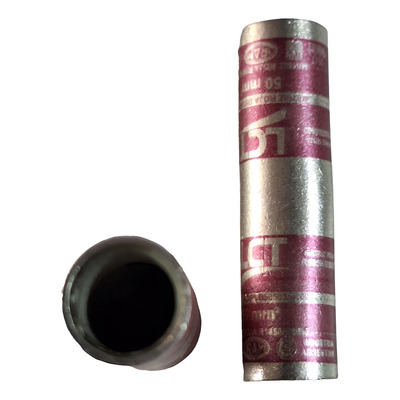

CONECTOR TUBO EMPALME UCCL-16MM LARGO LCT

Descripción

Conector de empalme tipo tubo, diseñado para la unión lineal de dos conductores eléctricos mediante crimpado mecánico. Alta conductividad eléctrica y resistencia mecánica al arranque garantizan una conexión duradera y confiable. Compatible con conductores sólidos y flexibles de cobre. Disponible en diferentes secciones según calibre de conductor. Utilizado en instalaciones eléctricas industriales, redes de distribución, tableros de control, empalmes en campo y aplicaciones donde se requiere empalme lineal de alta confiabilidad mecánica y eléctrica.
PASOS DE INSTALACIÓN:
Pasos de instalación:
1. Seleccionar el conector UCCL adecuado según sección del conductor a empalmar.
2. Pelar ambos conductores.
3. Verificar que los conductores no presenten daños, oxidación ni hilos rotos.
4. Insertar el primer conductor por un extremo del tubo hasta el tope central.
5. Crimpar con alicate hidráulico o de crimpado en el punto correspondiente aplicando presión uniforme.
6. Insertar el segundo conductor por el extremo opuesto hasta el tope.
7. Crimpar el segundo extremo de igual forma hasta asegurar contacto firme.
8. Aislar completamente el conjunto con cinta autofundente y cinta aislante superpuesta o manga termocontráctil.
Forma de instalación:
Crimpado mecánico con alicate ponchador o hidráulico, requiere aislamiento posterior con cinta autofundente o termocontráctil según aplicación.
